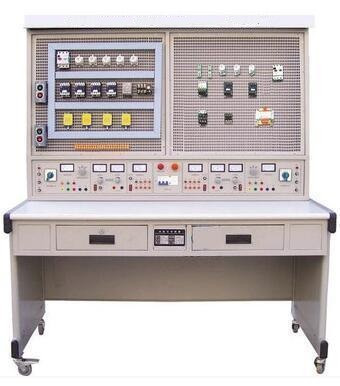

YM-08A 网孔型初级维修电工实训考核装置

一、概述
该网孔型初级维修电工实训考核装置（双组型）主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、特点

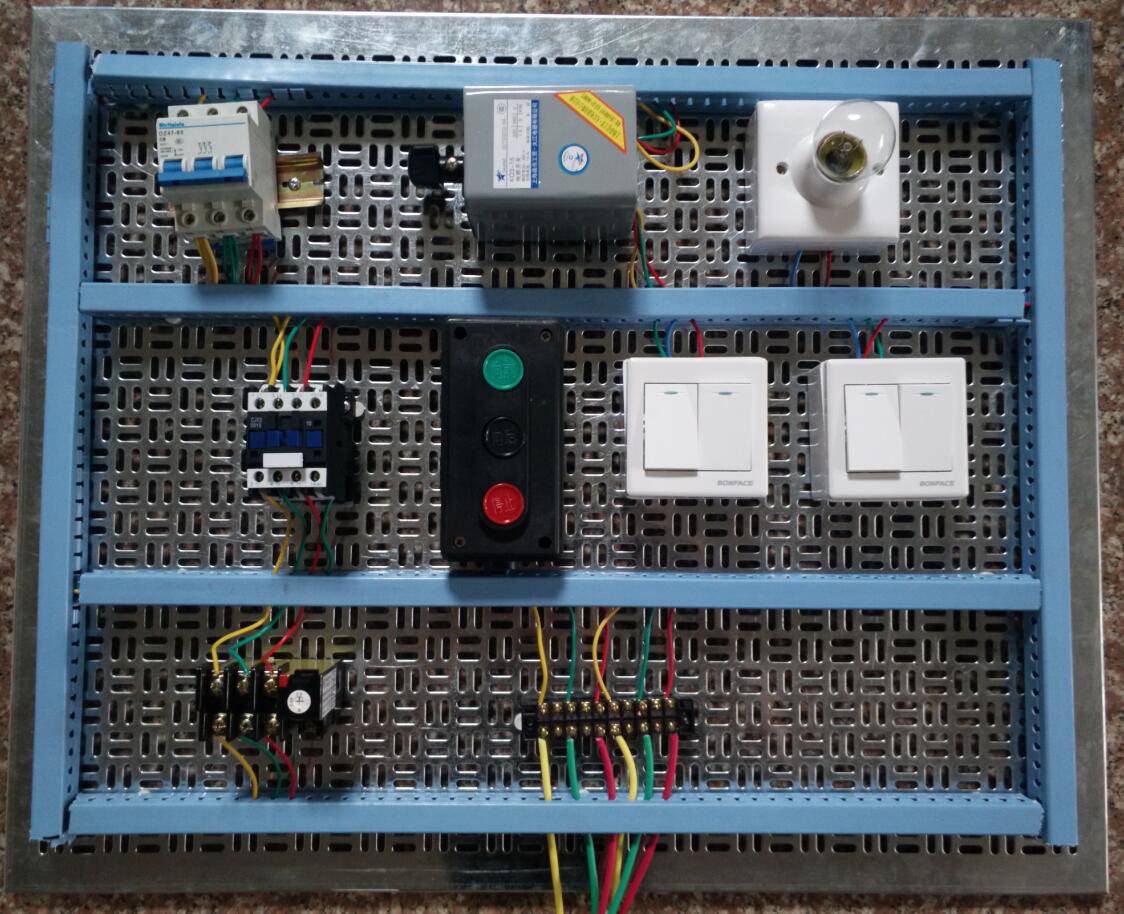

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1600mm
四、实训台配置
1、公共部分：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，。
五、参考实训项目

1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．日光灯线路接线训练
6．单相电度表直接安装接线
7．单相电度表经电流互感器安装接线
8．室内照明电路安装训练
9．配电板安装训练
10．交流负载电功率的测量
11．三相异步电动机直接启动控制 12．三相异步电动机接触器点动控制线路
13．三相异步电动机接触器自锁控制线路
14．三相异步电动机Y/△自动控制线路
15．用倒顺开关控制三相异步电动机正反转线路
16．接触器联锁的正反转控制线路
17．按钮联锁的三相异步电动机正反转控制线路
18．双重联锁的三相异步电动机正反转控制线路
19．三相异步电动机多地控制
20．工作台自动往返控制线路
21．三相异步电动机串电阻降压启动控制线路
22．三相异步电动机能耗制动控制线路

六、实验器材配置（每台配2套）

配置清单

序号    名称    型号    数量

1    网孔板        1

2    安全插线    单头50CM  黄色    4

3    安全插线    单头50CM  绿色    4

4    安全插线    单头50CM  红色    4

5    安全插线    单头50CM  蓝色    1

6    安全插线    双头30CM  黄色    1

7    安全插线    双头30CM  绿色    1

8    安全插线    双头30CM  红色    1

9    单相漏电保护器    DZ18L-20 C20    1

10    墙壁开关    86型    2

11    明盒    86型    3

12    声控开关    86型    1

13    触摸开关    86型    1

14    白炽灯泡         1

15    灯座         1

16    日光灯管        1

17    日光灯座        2

18    启辉器座        1

19    启辉器        1

20    镇流器        1

21    单相电度表    机械式 2（5）A    1

22    电流互感器    10比5    1

23    低压断路器    DZ47-63  3P C6    1

24    时间继电器    ST3P A-B  60秒    1

25    交流接触器    CJX2-0910 380V     3

26    辅助触头    F4-22    3

27    导轨式熔断器 含保险    RT18-32X  3P    2

28    热继电器    JR36-20 1A    1

29    电阻    75欧/50W    3

30    按钮开关盒    3孔    2

31    倒顺开关         1

32    端子排    TB-1510    2

33    C端子导轨         1

34    行程开关LX19—001         2

35    行程开关LX19—222         2

36    线槽        4

37    塑料卡子        50

38    自攻螺丝（含安装螺丝）    4*16    40

39    自攻螺丝    4*25    10

40    180瓦三相异步电动机    普通    1

41    二极管    IN5408    1

42    说明书        1
