YM-6420型模拟电路实验箱

YM-6420型模拟电路实验箱

 “YM-6420型模拟电路实验箱”是模拟电路、电子技术基础以及课程设计的基本实验教学仪器。该产品充分考虑“模电”实验教学特点，进行精心设计，产品性能可靠，有利于培养学生的动手能力，是高等院校、职业技术学院、中专等理想的教学设备。

一、主要设置及性能特点

1、实验板
　　　　（1）母板采用2mm厚印制线路板制成，正面有元器件图形符号及相应的连线，反面为印刷线路，并焊好相关的元器件。
　　　　（2）母板上设有8P 2只、14P 1只、40P 1只高可靠圆脚集成块插座，还设有200多根可靠的镀银长紫铜管，供插电阻、电容、电位器和三极管等。母板上的固定实验器件有三端稳压块（如7815、7915、LM317等）、电容器、三极管（如3DG6、3DG12、3CG12等）、场效应管、可控硅、单结晶体管、12V信号灯、整流桥堆、二极管、稳压管（2CW54等）、功率电阻、振荡线圈、扬声器、精密多圈电位器（10K1只、100K1只）、蜂鸣器等。母板上设用250多个高可靠锁紧式防转叠插座（与集成块插座、镀银紫铜管及固定器件脚等已内部连好）作为实验时的连接点、测试点。
　　　　（3）母板上配有共射极单放大器/负反馈放大器实验板、射极跟随器实验板、RC正弦波振荡器实验板、差动放大器实验板四块固定线路实验板。
　　　　（4）母板设计新颖，实验方便可靠。彻底解决接触不良等问题。
　　2、直流电源 提供±5V/0.5A，±12V/05A稳压电源共四路，均有短路保护自复功能。
　　3、交流电源 提供0V、6V、10V、14V及中心抽头17V两路低压交流电源（AC50HZ）。
　　4、指针式直流毫安表 量程为1mA，内阻100欧。

5、频率计 六位数码显示
　　6、保护箱 高强度ABS工程料保护箱，有把手，造型美观大方。
　　7、备有实验连接线及实验指导书等。

二、技术参数

    1、工作电源：单相交流220V±5% 50HZ
　　2、外形尺寸：512mm×357mm ×176mm
　　3、整机功耗：<60W
　　4、环境温度：-5℃～40℃
　　5、相对湿度：≤85%（25℃）

三、实验内容

 提供编有26个实验项目的详细实验指导书，具有相当的深度和广度，各级各类学校可根据自己的教学需要进行选择，还可以结合自己的要求进行改、扩充及开发其它新的实验项目。
本实验指导书所列的实验项目如下：
　　（1）常用电子仪器的使用
　　（2）晶体管共射极单管放大器
　　（3）场效应管放大器
　　（4）负反馈放大器
　　（5）射极跟随器
　　（6）差动放大器
　　（7）集成运算放大器指标测试
　　（8）集成运算放大器的基本应用Ⅰ模拟运算电路
　　（9）集成运算放大器的基本应用Ⅱ信号处理（有源滤波器）
　　（10）集成运算放大器的基本应用Ⅲ信号处理（电压比较器）
　　（11）集成运算放大器的基本应用Ⅳ信号处理（波形发生器）
　　（12）RC正弦波振荡器
　　（13）LC正弦波振荡器
　　（14）函数信号发生器的组装与调试
　　（15）压控振荡器
　　（16）低频功率放大器ⅠOTL功率放大器
　　（17）低频功率放大器Ⅱ集成功率放大器
　　（18）直流稳压电源Ⅰ串联型晶体管稳压电源
　　（19）直流稳压电源Ⅱ集成稳压器
四、主要配置清单：

                                                                单台配置

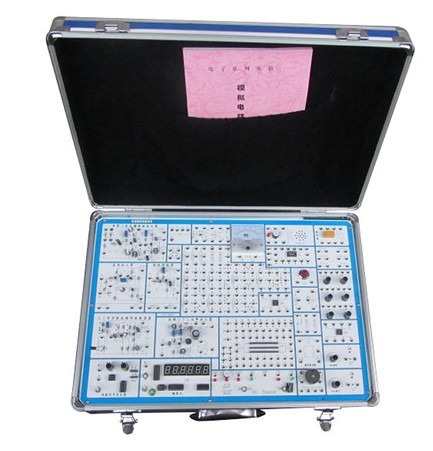

五、产品图片
