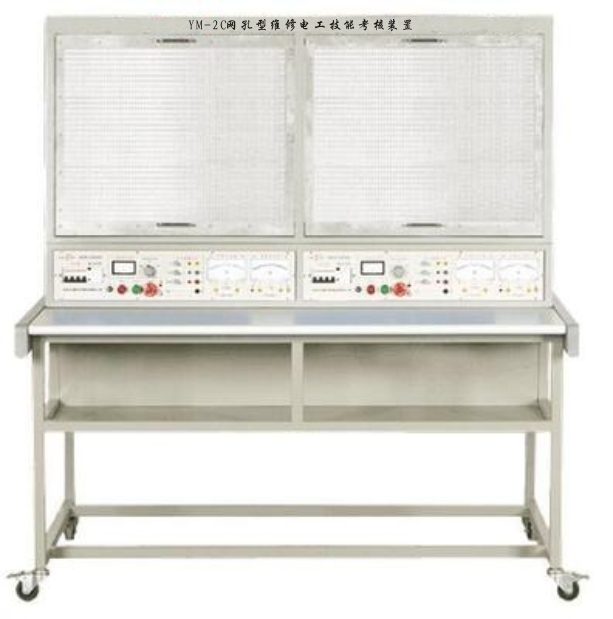

YM-2C网孔型维修电工技能考核装置

一、概述

电气装配实训台吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实验装置上装有实训操作网板，网板采用活动结构，可取下安装，装上布线调试。使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练的需要。，是各大中专院校职业院校实验实训室建设的佳选择。

二、技术指标及要求:

1、外型尺寸：157x 70CM x 160 cm

铁质喷塑结构，防火板面板。下装有四个万向调节转动轮子，并装有刹车系统。

2、工作电源：交流三相四线380±5%   50HZ

3、输入功率：<1.5KVA

电源：

4、输出交流电源：三相四线380V、单相220V，电压表指示。

5、人身安全保护功能：电流型漏电保护、电压型漏电保护、防触电实验导线、急停按钮。

6、电源插座：提供两个多功能电源插座。

7、直流电源: 一组0～30V/2A连续可调直流电源,带有电源开关、三位半数字电压表指示、三位半数字电流表指示。

8、网孔板（两块）：规格：57*70CM。

三、实验器材配置

序号    名称    单位    数量    单价（元）    总价（元）

1    电气装配实训台    台    8

1.1    控制屏    套    1

1.2    实训桌  铁质喷塑    张    1

1.3    网孔板      张    2

    每批实训工具及附件包括

2.1    单相电度表DD862-2    台    2

2.2    螺口灯座86型    只    4

2.3    灯泡    只    4

2.4    单联开关    只    2

2.5    双控开关    只    2

2.6    声（光）控延时开关    只    2

2.7    开关盒3孔    只    4

2.8    镇流器(220V13W)    套    2

2.9    电流互感器 10/5    只    2

2.10    空气开关DZ47-63 3P    只    2

2.11    保险丝座    只    2

2.12    明盒    只    4

2.15    LC1-N0610Q5N交流接触器    只    6

2.16    LANN11接触器辅助触头    只    6

2.17    JRS1D-25/Z(0.63-1A)热继电器    只    2

2.18    JRS1-25热继电器座    只    2

2.19    ST3PA-B/380V(0-60S)通电延时时间继电器    个    4

2.20    PF-083A时间继电器座    只    4

2.21    LAY37-11BN平动按钮 绿色    只    4

2.22    LAY37-11BN平动按钮 红色    只    4

2.23    LA4-2H (绿、红)按钮开关合（两个开关    只    4

2.24    LX9-222行程开关    只    4

2.25    LX9-001行程开关    只    4

2.26    KO3-15倒顺开关    只    2

2.27    75Ω\50W电阻    只    6

2.28    10Ω\25W电阻    只    2

2.29    二极管    只    8

2.30    塑料安装卡子    只    80

2.31    自攻螺丝    只   80

2.32    线槽    米    4

2.33    JF5-2.5/5接线端子排    个    10

2.34    G形导轨    根    2

2.35    WDJ26 (380V/△)三相鼠笼式异步电动机    台    2

2.36    YZ10RR25/10W日光灯灯管    个    2

2.37    LAY37-11BN平动按钮 黄色    只    2

2.38    LA4-3H (黑、绿、红)按钮开关合（三个开关）    个    2

2.40    熔断器RT18-32 3P    个    4

    合计

四、实训项目

1、照明电路安装

2、单相电度表安装

3、声光控路灯电路安装

4、触摸延时路灯电路安装

5、双控楼梯灯电路安装

6、接触器点动电路连接

7、按钮联锁的正、反转控制电路连接

8、接触器联锁电动机正、反转电路连接

9、接触器和按钮双重联锁、反转控制

10、电动机定子绕组串联电阻启动控制电路

11、按钮切换的Y/△启动按钮控制电路的连接

12、时间继电器切换的Y/△启动控制电路连接

13、电动机反接制动控制电路连接

14、电动机往返行程控制电路连接

15、电动机顺序启动控制电路连接

16．三相异步电动机直接启动控制电路

17．三相异步电动机的两地控制电路

18. 单相电度表经过互感器实验

19．日光灯实验

20．倒顺开关控制电动机正反转实验
