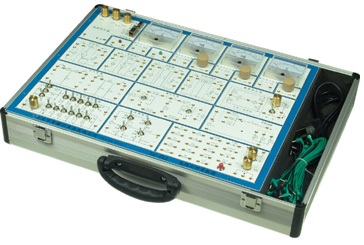

YM-DL型电路分析实验箱

一、系统特点

1、它采用模块式结构，各模块间相互独立，通过元件区不同元件组合，可组成多种测试电路；

2、实验板正面印有电路原理图，反面安装器件，使学生对实验原理一目了然，也防止了器件的人为损坏；各实验电路中需测试的点均有测试孔，使用方便，接触可靠。

3、该实验箱适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。

二、系统组成

（1）电源输入：AC220V±10% ，50Hz

输出 ：±l2V/0.5A，±0～l2V/0.5A（可调稳压电源）

均有短路过载保护，自动恢复功能。

（2）函数发生器

波 形：正弦波、方波、三角波

       频率范围：10Hz ～ 90KHz，分四档连续可调

幅 值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）

（3）指针式电压表头：0～30V及0～3V各1只；

指针式电流表头：0～20mA及0～1mA各1只；

可满足多点同时测试电压、电流的动态监测。

（4）元件组：电阻10只、电容5只、二极管(稳压管)3只、电位器2只（1K、10K各一）。

（5）铝合金实验箱体，坚固耐用，样式美观、大方。

三、实验项目

1、线性与非线性元件的伏安特性。
2、电位及其与电压关系的研究。

3、基尔霍夫定理。

4、叠加定理。
5、电压源与电流源的等效变换。
6、戴维南及诺顿定理。
7、受控源VCVS、VCCS的实验。
8、典型电信号的观察和测量。
9、RC一阶电路的响应测试。

10、二阶电路的响应测试。
11、RC选频网络特性测试。
12、R、L、C元件在正弦电路中的特性实验。
13、R、L、C串联谐振电路的研究。

14、R、L、C并联谐振电路的研究。

15、双口网络测试。
16、其它电路的研究。

YM-DL电路分析实验箱是在DJ-DL1的基础上改进而成的。它相对于DJ-DL1有以下不同。

1、电源输出 ：增加固定输出 ±5V/0.5A ，有短路过载保护，自动恢复功能。

2、函数信号发生器（高输出频率达2MHz以上）

     波   形：正弦波、方波、三角波
     频率范围：2Hz～1MHz，分四档连续可调
     幅    值：方波、正弦波、三角波（峰-峰值：0～10V）
3、 1只数字电压表，分0～2V、0～30V二档；

1只数字电流表，分0～2mA、0～200mA二档；

4、扩充了元件库：有l～2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18 只、三极管二只、6.3V指示灯1只、运放4组。

扩充元件库主要是帮助学生自行设计实验电路，提高学生的动手能力、设计能力，为开放性实验提供平台。

5、系统配有“电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。

产品说明：
YM-DL型电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。
