YM-6410型数字电路实验箱

YM-6410型数字电路实验箱

   “YM-6410型数字电路实验箱”是“数字电路”、“脉冲电路”以及课程设计的基本教学仪器，同时也是产品开发及科研的基本工具之一。该产品在设计时充分考虑实验需要，并吸收了同类产品的优点，设计精良，性能稳定可靠。

一、技术参数

  1、工作电源：单相交流220V±5% 50HZ
　　2、外形尺寸：512mm×357mm×176mm
　　3、整机功耗：<60W
　　4、环境温度：-5℃～40℃
　　5、相对湿度：≤85%（25℃）

二、主要设置及性能特点

1、实验板
　　　　（1）母板采用2mm厚印制线路板制成，正面印有连线、字符等，反面是相应的印刷线路及有关元器件等。
　　　　（2）母板上设有若干个高可靠的圆脚集成块插座（8P、14P、16P、20P、28P、及40P）及60多根高可靠的镀银长紫铜管，供插电阻、电容、电位器和三极管等。母板上固定器件有多圈电位器、电容器、按钮开关以及晶振等。还设有340多个高可靠锁紧式防转叠插座（与集成块插座、镀银长紫铜管及固定器件等已内部连好）作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。
　　　　（3）母板设计合理，接触可靠，实验灵活方便。彻底解决了长期使用接触不良等问题。
　　2、直流电源 提供±5V/0.5A和±15V/0.5A的稳压源四路,均有短路保护自动恢复功能,其中+5V电源具有短路报警、指示功能。`
　　3、脉冲信号源 提供正、负输出单次脉冲一组和一组频率1HZ、1KHZ、20KHZ附近连续可调的方波脉冲源，通过频率细调多圈电位器对输出频率进行细调。
　　4、三态逻辑测试笔 高电平为红色发光管亮，低电平为绿色发光管亮，高阻态或电平处于不高不低的电平值时黄色发光管亮。
　　5、电平指示 15位红色LED
　　6、逻辑开关 15位红色LED
　　7、数字显示 四位七段LED
　　8、拨码开关 四位可逆十进制拨码开关
　　9、保护箱 高强度ABS工程塑料保护箱，外形尺寸为：
　　　 512mmX357mmX176mm有把手等，造形美观大方。
　　10、备有实验连接线和实验指导书等。

三、实验项目：

提供编有22个实验项目的详细实验指导书，具有相当的深度和广度，各级各类学校可根据自已的教学需要进行精选，还可以结合自已的要求进行改写、扩充及开发其他新的实验项目。

　　（1）晶体管开关特性、限幅器与钳位器
　　（2）TTL集成逻辑门的逻辑功能与参数测试
　　（3）CMOS集成逻辑门的逻辑功能与钳位器
　　（4）集成逻辑电路的连接和驱动
　　（5）组合逻辑电路的设计与测试
　　（6）译码器及应用
　　（7）数据选择器及其应用
　　（8）触发器及应用
　　（9）计数器及应用
　　（10）移位寄存器及应用
　　（11）脉冲分配器及其应用
　　（12）使用门电路产生脉冲信号自激多谐振荡器
　　（13）单稳态触发器与施密特触发器脉冲延时与波形整形电路
　　（14）555时基电路及其应用
　　（15）D/A、A/D转换器

四、主要配置清单：

                                                                单台配置

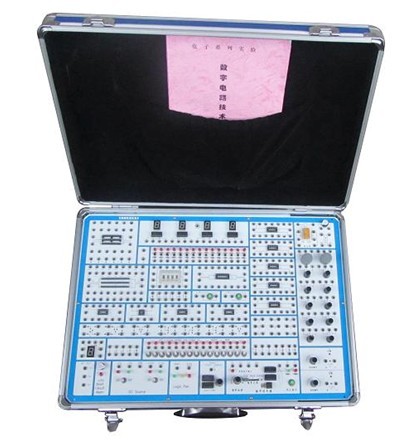

五、产品图片：
